Ciężka krata podłogowa ze stali ocynkowanej ogniowo

Place of Origin:Chiny
Nazwa marki:GNEE
Orzecznictwo:ISO9001,SGS
Minimalna ilość zamówienia:10 metrów kwadratowych
Price:negotiable
Warunki płatności:L/C, T/T.
Możliwość zaopatrzenia:100 ton/tydzień
Szczegóły produktu
Podkreślić:

ciężka krata podłogowa ze stali

,

krata ze stali ocynkowanej ogniowo

,

Rękowanie stalowe
Opis produktu
Ciężko napędzane żelazo galwanizowane
Gorąco zanurzona galwanizowana żurawnica stalowa 70 mm x 6 mm
Spawane kratki ciężkoodporne są przeznaczone do obsługi zastosowań podlegających ciężkim obciążeniom walcowania i statycznym, takim jak drogi, podłogi fabryczne, doky załadunkowe, pokrywy wejściowe i lotniska.Ponieważ warunki te mogą wahać się od lekkich wózków widłowych po ciężkie pojazdy ciężarowe lub ruch lotniczy, szyby ciężkie są produkowane w szerokim zakresie rozmiarów prętów i odstępów.
Materiały i wykończenia
Produkty ze stali węglowej są dostępne gołe (bez wykończenia), malowane standardową farbą producenta,lub galwanizowane na gorącoProdukty ze stali nierdzewnej są dostępne w wykończeniu młyńskim, komercyjnie czyszczone lub poliwane elektrycznie.

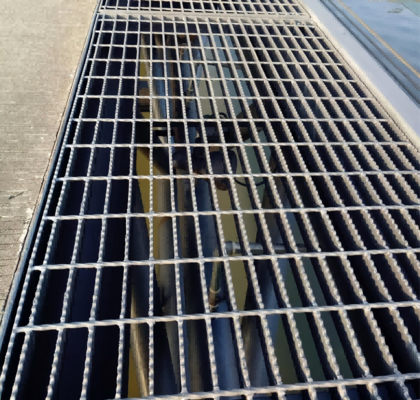

Heavy Duty Hot DIP Galvanized Steel Bar Grate
Tabela odległości
15-w-4 Rury łożyska w 15/16" O.C. Rury krzyżowe w 4" O.C. 15-w-2 Rury łożyska w 15/16" O.C. Rury skrzyżowe w 2" O.C.
19-w-4 Rury łożyska na 1-3/16" O.C. Rury skrzyżowe na 4" O.C. 19-w-2 Rury łożyska na 1-3/16" O.C. Rury skrzyżowe na 2" O.C.
22-w-4 Rury łożyska w 1-3/8" O.C. Rury krzyżowe w 4" O.C. 22-w-2 Rury łożyska w 1-3/8" O.C. Rury krzyżowe w 2" O.C.
30-w-4 Rury łożyska w 1-7/8" O.C. Rury krzyżowe w 4" O.C. 30-w-2 Rury łożyska w 1-7/8" O.C. Rury krzyżowe w 2" O.C.
38-w-4 Źródła podłożone na 2-3/8" O.C. Źródła podłożone na 4" O.C. 38-w-2 Rury podłożne o długości 2-3/8" O.C. Rury skrzyżowe o długości 2" O.C.
Włóczęga
Ciężkie siatki są powszechnie narażone na uderzenia i obciążenia uderzeniowe i zaleca się ściśle, aby wszystkie otwarte końce były złączone.Spawany pas pas pomaga rozdzielić obciążenia uderzeniowe i minimalizuje zniekształcenia, gdy podlegają powtarzającym się wzorcom ruchu.

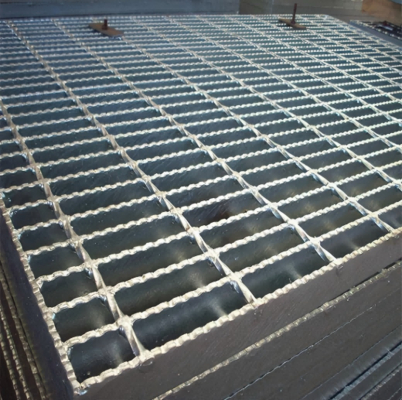

Powierzchnia ząbkowa
Opcjonalne zębiste pręty łożyskowe zwiększają odporność na poślizg.
Jak określić sznurowadła
  • Wybierz rodzaj siatki
    • "W" dla spawanych siatek ze stali
    • "WS" dla spawanych siatek ze stali nierdzewnej
  • Wybierz odstęp między paskami z tabeli powyżej
  • Wybierz rozmiar pręta łożyska w tabelach obciążenia
  • Określenie powierzchni płaskiej lub ząbkowej
  • Określenie pasów i wszelkich wymaganych dodatkowych ozdób
  • Określ wykończenie
    • Stal goła (bez wykończenia)
    • Obarwione (czerwone, czarne, srebrne, inne)
    • Z galwanizowanych na gorąco (według ASTM A-123)
    • Pozostałe
  • Określ elementy mocujące (jeśli jest to wymagane) - pasy / układ / elementy mocujące
Maksymalne warunki ruchu
Rodzaj ruchu Obciążenie kół (Ibs)
(1/2 obciążenia osi +30% Wpływ)		 Podział obciążenia
Równoległy z oś		 Perpendykularnie do osi
H-25 - ruch ciężarowy
40000lb. Obciążenie osi Dwa koła
Zmodyfikowany AASHTD H-25		 26,000 2 ((C) + 25" 25"
H-20 - ruch ciężarowy
32000lb.Obciążenie osi podwójne koła
Zmodyfikowany AASHTD H-20		 20,800 2 ((C) + 20" 20"
H-15 - ruch ciężarowy
24000lb.Obciążenie osi Jednoręczne koła
Zmodyfikowany AASHTD H-15		 15,600 2 ((C) + 15" 15"
Samochód
6322 Ib Pojazd 3578 Ib.Obciążenie
60% obciążenia osi napędowej		 3,861 2 ((C) + 9" 9"
5tonowy wózek widłowy
10000 lb.Kap.Wynosnik 14000 lb.Przezwojowe
24,000 Ib.Obciążenie stołowe 85% Obciążenie osi napędowej		 13,480 2 ((C) + 11" 11"
3 tony wózka widłowego
6, 000 lb.Kap.Wyciągniacz 9000 lb.Przezwojowe
15800 Ib.Obciążenie stołowe 85% Obciążenie osi napędowej		 8.730 2 ((C) + 7" 7"
1 tona wózka widłowego
2,000 lb.Kap.Wyciągnik 4200 lb.Przezwojowe
6200 lb.Obciążenie stołowe 85% Obciążenie osi napędowej		 3,425 2 ((C) +4" 4"

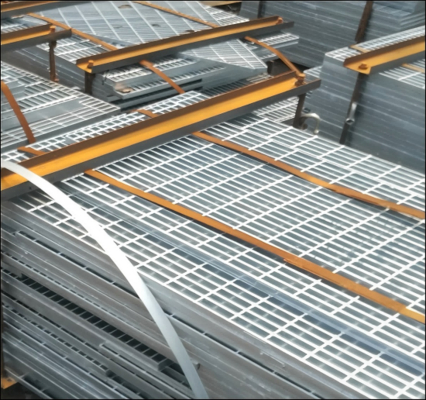

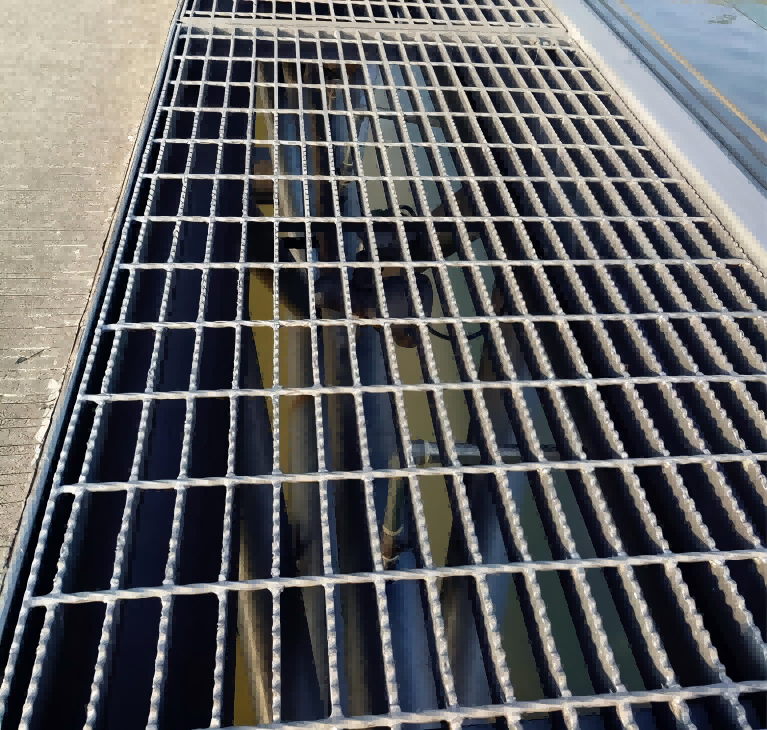

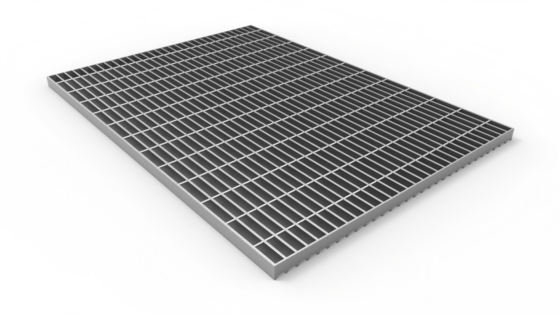

Heavy Duty Hot DIP Galvanized Steel Bar Grate Heavy Duty Hot DIP Galvanized Steel Bar Grate
Podsumowanie produktu

Ciężko napędzane żelazo galwanizowane Gorąco zanurzona galwanizowana żurawnica stalowa 70 mm x 6 mm Spawane kratki ciężkoodporne są przeznaczone do obsługi zastosowań podlegających ciężkim obciążeniom walcowania i statycznym, takim jak drogi, podłogi fabryczne, doky załadunkowe, pokrywy wejściowe i ...
